一、安装步骤
1、拆掉原有的煤炉或电阻加热圈,用铁刷子刷干净料筒上的杂物。
2、在料筒中部选择焊接一个能拧温控头的衔接螺母,焊接的时候要保证温控头和料筒充分接触到,以免温度测的不准。
3、在下料口的漏水处的靠加热这边焊接一张铁板,挡住漏下来的水,以免弄湿电磁线损坏控制板。
4、在料筒上包裹好保温棉,用高温绷带扎紧,使保温棉的厚度保持在2.5cm左右,为了使安装的更美观,可在保温棉之上在包裹一层0.5cm的绝缘树脂板。
5、在包裹好的料筒上面缠绕相对长度的电磁线,缠绕的电磁线应尽量紧密。

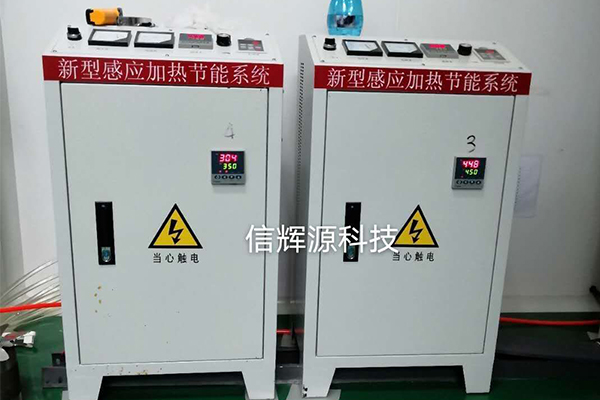

6、安装电磁加热控制柜
二、安装注意事项
1、在改装前首先要测量好他原有的功率大小,一般水料机都是以烧煤及电阻圈为主,那就看机器24小时的产量,所加工的原料是什么类型来判断要多大功率的电磁加热控制器。
2、拆煤炉的时候要把离料筒周围10cm没用的金属杂物也拆掉,以免影响改造,同时也因周围有金属,电磁线也给它加热。
3、包裹保温棉。这部要仔细有耐心,把保温棉用高温绷带包裹在料筒上面,在勒紧的前提下一定要保持保温棉的厚度保持在2.5cm左右,不要超出这个范围,一般在同一台机器上把握在一个数值上,不能上下前后不一,不然控制板因工作频率偏高或偏低自动保护停止工作的,同时也影响控制板的使用寿命。
4、电磁线缠绕在料筒上面,由于造粒机功率主要在料筒的前端,所以下料的那段多绕电磁线。温度不需要很高的地方可以分成段绕,比如绕5—6圈空出点距离在绕。(总之必须结合螺杆结构来制定分段计划)绕线总的规则是温度需要高电池线可以密绕,温度低可以分段少绕,不可疏散的绕线。
5、安装电磁加热控制柜。控制柜的进线接380V电源,出线接线圈的两个端子。
